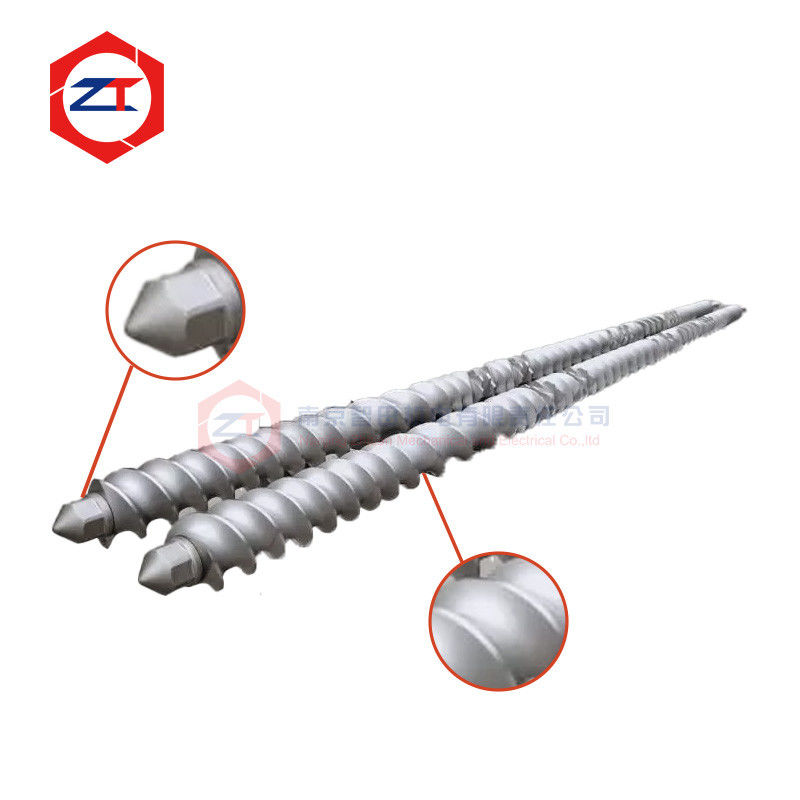

ชาฟต์ extruder กลมสกรูคู่ความแม่นยําสําหรับการประกอบองค์ประกอบสกรูที่แม่นยํา

เพลาเอ็กซ์ทรูเดอร์สกรูคู่ความแม่นยำสำหรับการประกอบสกรูองค์ประกอบที่แม่นยำ

A เพลาเอ็กซ์ทรูเดอร์สกรูคู่ ทำหน้าที่มากกว่าการส่งแรงบิด นอกจากนี้ยังเป็นข้อมูลอ้างอิงมิติสำหรับสกรูองค์ประกอบทุกชิ้นที่ติดตั้งตลอดการประกอบสกรูที่สมบูรณ์

หากโปรไฟล์สไปลน์ เส้นผ่านศูนย์กลางเพลา ความตรง การวางตำแหน่งองค์ประกอบ หรือการเชื่อมต่อปลายไม่ถูกต้อง แม้แต่สกรูองค์ประกอบที่ผลิตอย่างถูกต้องก็อาจติดตั้งได้ยาก เกิดช่องว่างมากเกินไป หรือประกอบไม่ได้ตามความยาวรวมที่ต้องการ

เพลาเอ็กซ์ทรูเดอร์ความแม่นยำนี้ออกแบบมาสำหรับการเปลี่ยนทดแทน OEM และการใช้งานเอ็กซ์ทรูดสกรูคู่แบบกำหนดเอง ซึ่งต้องการทั้งการส่งแรงบิดที่เชื่อถือได้และการประกอบสกรูองค์ประกอบที่แม่นยำ

การกำหนดค่าที่มีอยู่สามารถผลิตได้ตามแบบวาดเดิม เพลาที่มีอยู่ อินเทอร์เฟซสกรูองค์ประกอบ หรือมิติเครื่องจักรที่วัดได้ ตัวเลือกผลิตภัณฑ์ปัจจุบันรวมถึงความสามารถในการรับแรงบิดและความยาวที่กำหนดเอง วัสดุ 40CrNiMoA และการตรวจจับข้อบกพร่องด้วยอัลตราโซนิก

ปัญหาใดที่เพลาที่ไม่ถูกต้องหรือสึกหรอสามารถก่อให้เกิดได้?

เพลาอาจยังคงสภาพภายนอกที่มองเห็นได้ ในขณะที่สไปลน์หรือพื้นผิวการทำงานอาจเปลี่ยนแปลงไปมากพอที่จะส่งผลต่อการประกอบ

ปัญหาทั่วไปรวมถึง:

• สกรูองค์ประกอบหลวมเกินไปบนเพลา
• ช่องว่างสไปลน์มากเกินไปหลังจากการทำงานเป็นเวลานาน
• สกรูองค์ประกอบใหม่ที่เปลี่ยนทดแทนติดตั้งยาก
• การติดตั้งไม่สม่ำเสมอระหว่างตำแหน่งสกรูที่แตกต่างกัน
• ข้อผิดพลาดในการประกอบสะสมตลอดชุดสกรูที่สมบูรณ์
• การเสียดสีเฉพาะจุดหรือการสึกหรอระหว่างเพลาและสกรูองค์ประกอบ
• ความยากลำบากในการเปลี่ยนเพลาเอ็กซ์ทรูเดอร์เดิมที่ล้าสมัย

เมื่อปัญหาเหล่านี้ปรากฏขึ้น การเปลี่ยนเฉพาะสกรูองค์ประกอบอาจไม่สามารถแก้ปัญหาได้อย่างสมบูรณ์

ควรตรวจสอบสภาพของ เพลาเอ็กซ์ทรูเดอร์สกรูคู่ ด้วย

การสไปลน์ที่แม่นยำมีความสำคัญอย่างยิ่งต่อการประกอบสกรูองค์ประกอบ

สไปลน์เป็นหนึ่งในอินเทอร์เฟซที่สำคัญที่สุดในการประกอบสกรูคู่แบบโมดูลาร์

แรงบิดจากกระปุกเกียร์จะถูกส่งผ่านเพลาและเข้าสู่สกรูองค์ประกอบแต่ละชิ้นผ่านการเชื่อมต่อนี้

หากช่องว่างสไปลน์มากเกินไป การเปลี่ยนแปลงโหลดซ้ำๆ อาจทำให้เกิดการเคลื่อนที่สัมพัทธ์ระหว่างเพลาและสกรูองค์ประกอบ เมื่อเวลาผ่านไป สิ่งนี้อาจเร่งการสึกหรอของอินเทอร์เฟซ

หากการติดตั้งแน่นเกินไป การติดตั้งและถอดสกรูองค์ประกอบอาจทำได้ยาก

ด้วยเหตุนี้ วัตถุประสงค์จึงไม่ใช่เพียงแค่ทำให้สไปลน์ "แน่น" เท่านั้น แต่เป็นการรักษาความสัมพันธ์เชิงมิติที่ถูกต้องระหว่างสไปลน์เพลาและการเชื่อมต่อภายในของสกรูองค์ประกอบ

สำหรับโครงการเปลี่ยนทดแทน OEM ควรตรวจสอบรูปทรงสไปลน์ร่วมกับสกรูองค์ประกอบที่มีอยู่ของลูกค้าหรือข้อมูลมิติเดิม

เหตุใดความแม่นยำของเพลาจึงส่งผลต่อชุดสกรูทั้งหมด

เอ็กซ์ทรูเดอร์สกรูคู่สามารถใช้สกรูองค์ประกอบลำเลียง บล็อกรีด บล็อกผสม และสกรูองค์ประกอบเปลี่ยนผ่านหลายชิ้นบนเพลาเดียว

สกรูองค์ประกอบแต่ละชิ้นต้องเลื่อนเข้ากับเพลาอย่างถูกต้องและวางตำแหน่งกับส่วนประกอบที่อยู่ติดกัน

ซึ่งหมายความว่าความแม่นยำของเพลาส่งผลต่อการประกอบทั้งหมด รวมถึง:

การสไปลน์ → การวางตำแหน่งองค์ประกอบ → การสัมผัสหน้าปลาย → ความยาวการประกอบทั้งหมด → การล็อคขั้นสุดท้าย

แม้ว่าสกรูองค์ประกอบแต่ละชิ้นจะผลิตอย่างถูกต้อง เพลาที่ไม่ถูกต้องหรือสึกหรอสามารถสร้างปัญหาในการประกอบทั่วทั้งชุดสกรู

นี่คือเหตุผลว่าทำไม เพลาเอ็กซ์ทรูเดอร์ความแม่นยำ ควรได้รับการประเมินว่าเป็นส่วนหนึ่งของการประกอบสกรูที่สมบูรณ์ แทนที่จะเป็นส่วนประกอบเหล็กที่แยกจากกัน

การเลือกวัสดุสำหรับการส่งแรงบิด

ผลิตภัณฑ์ปัจจุบันใช้ 40CrNiMoA เป็นหนึ่งในวัสดุเพลาที่มีอยู่ และรองรับการเลือกวัสดุที่กำหนดเองตามข้อกำหนดการใช้งาน

การเลือกวัสดุควรพิจารณา:

• แรงบิดที่ส่งที่ต้องการ
• เส้นผ่านศูนย์กลางเพลาและรูปทรงสไปลน์
• ความเร็วสกรู
• โหลดการทำงานต่อเนื่อง
• ความผันผวนของโหลด
• ขนาดเครื่องจักร
• ประวัติความล้มเหลวที่มีอยู่

วัตถุประสงค์คือเพื่อให้มีความแข็งแรงและความต้านทานความล้าเพียงพอ โดยไม่ต้องพึ่งพากรดวัสดุตามชื่อเท่านั้น

สำหรับสายการผลิตที่รับภาระหนัก ควรพิจารณาเพลาควบคู่กับเอาต์พุตของกระปุกเกียร์ การกำหนดค่าสกรู และแรงบิดกระบวนการจริง

การตรวจจับข้อบกพร่องด้วยอัลตราโซนิกก่อนการประกอบ

ข้อบกพร่องภายในวัสดุระบุได้ยากจากพื้นผิวด้านนอกที่เสร็จสมบูรณ์เท่านั้น

ข้อกำหนดผลิตภัณฑ์ที่มีอยู่รวมถึง การตรวจจับข้อบกพร่องด้วยอัลตราโซนิก เป็นวิธีการตรวจสอบแบบไม่ทำลาย

การตรวจสอบด้วยอัลตราโซนิกสามารถใช้เพื่อตรวจสอบวัสดุเพลาสำหรับความไม่ต่อเนื่องภายในก่อนที่ส่วนประกอบจะเข้าสู่การใช้งานระยะยาว

การตรวจสอบมิติยังคงมีความสำคัญเท่าเทียมกัน เนื่องจากความสมบูรณ์ของวัสดุเพียงอย่างเดียวไม่สามารถรับประกันการประกอบสกรูองค์ประกอบที่ถูกต้องได้

สำหรับเพลาทดแทน มิติสำคัญ เช่น รูปทรงสไปลน์ เส้นผ่านศูนย์กลางเพลา พื้นผิวการวางตำแหน่งองค์ประกอบ และอินเทอร์เฟซปลาย ควรได้รับการยืนยันก่อนจัดส่ง

การเปลี่ยนทดแทน OEM ต้องการมากกว่าแค่การจับคู่ความยาวและเส้นผ่านศูนย์กลาง

สำหรับ เพลาเอ็กซ์ทรูเดอร์สกรูคู่ทดแทน OEM ความยาวโดยรวมและเส้นผ่านศูนย์กลางตามชื่อเป็นเพียงมิติอ้างอิงพื้นฐานเท่านั้น

การเปลี่ยนทดแทนควรจับคู่ด้วย:

โปรไฟล์สไปลน์ → มิติสไปลน์ → การวางตำแหน่งสกรูองค์ประกอบ → ปลายเพลา → อินเทอร์เฟซข้อต่อ → โครงสร้างการล็อค → การกำหนดค่าการระบายความร้อน

หน้าปัจจุบันรองรับความยาวเพลาที่กำหนดเอง ความสามารถในการรับแรงบิด และการกำหนดค่าที่มีหรือไม่มีการระบายความร้อน

หากไม่มีแบบวาดเดิม สามารถวัดเพลาที่มีอยู่ได้ อย่างไรก็ตาม ควรระบุพื้นผิวสไปลน์ที่สึกหรอ ก่อนกำหนดมิติการผลิตขั้นสุดท้าย

การคัดลอกเพลาที่สึกหรอโดยตรงอาจทำให้เกิดช่องว่างในการประกอบที่มีอยู่ซ้ำในส่วนประกอบใหม่

ตรวจสอบเพลาและสกรูองค์ประกอบร่วมกัน

เมื่อลูกค้าแจ้งว่าสกรูองค์ประกอบหลวมหรือติดตั้งสกรูองค์ประกอบใหม่ได้ยาก เราขอแนะนำให้ตรวจสอบทั้งสองด้านของอินเทอร์เฟซ

เพลาที่สึกหรอร่วมกับสกรูองค์ประกอบใหม่ยังคงสร้างช่องว่างมากเกินไปได้

ในทำนองเดียวกัน เพลาใหม่จะไม่สามารถแก้ปัญหาได้หากสไปลน์ภายในของสกรูองค์ประกอบที่มีอยู่สึกหรออย่างรุนแรงแล้ว

ด้วยเหตุนี้ การประเมินการเปลี่ยนทดแทนสามารถรวมถึง:

สภาพเพลา + สภาพสไปลน์สกรูองค์ประกอบ + การประกอบที่เหมาะสม

สิ่งนี้ให้พื้นฐานที่น่าเชื่อถือยิ่งขึ้นในการตัดสินใจว่าจะเปลี่ยนเพลา สกรูองค์ประกอบแต่ละชิ้น หรือทั้งสองอย่าง

ข้อมูลใดที่จำเป็นสำหรับการเปลี่ยนทดแทน?

ในการเริ่มการประเมิน โปรดระบุ:

1. รุ่นเอ็กซ์ทรูเดอร์
2. แบบวาดหรือตัวอย่างเพลาที่มีอยู่
3. ความยาวเพลาโดยรวม
4. มิติสไปลน์หรือสกรูองค์ประกอบที่เข้าคู่กัน
5. ข้อมูลมอเตอร์หรือกระปุกเกียร์
6. ปัญหาปัจจุบัน เช่น การสึกหรอของสไปลน์ การแตกหัก หรือความยากลำบากในการประกอบ

หากไม่มีแบบวาด สามารถใช้รูปถ่ายที่ชัดเจนและเพลาหรือสกรูองค์ประกอบที่มีอยู่เพื่อกำหนดมิติที่ต้องวัดได้

คำถามที่พบบ่อย

สามารถผลิตเพลาได้โดยไม่มีแบบวาดเดิมหรือไม่?

ใช่ สามารถวัดเพลาที่มีอยู่หรือสกรูองค์ประกอบที่เข้าคู่กันได้ แต่ต้องระบุบริเวณที่สึกหรอก่อนกำหนดมิติสุดท้าย

เหตุใดสกรูองค์ประกอบใหม่จึงรู้สึกหลวมบนเพลาเก่า?

สไปลน์ภายในของสกรูองค์ประกอบ สไปลน์เพลาภายนอก หรือทั้งสองอย่างอาจสึกหรอแล้ว ควรตรวจสอบทั้งสองส่วนประกอบ

วัสดุเพลาที่แข็งแรงขึ้นเพียงพอที่จะป้องกันความล้มเหลวหรือไม่?

ไม่จำเป็น แรงบิดจริง รูปทรงสไปลน์ มิติเพลา ความผันผวนของโหลด และสภาพวัสดุ ล้วนส่งผลต่อความน่าเชื่อถือในการใช้งาน

สามารถปรับแต่งความยาวเพลาและความสามารถในการรับแรงบิดได้หรือไม่?

ใช่ ผลิตภัณฑ์ปัจจุบันรองรับความยาวและความสามารถในการรับแรงบิดที่กำหนดเองตามข้อกำหนดการใช้งาน

ขอการประเมินการจับคู่เพลาและสกรูองค์ประกอบ

หากสกรูองค์ประกอบของคุณหลวม ติดตั้งยาก หรือสึกหรอซ้ำๆ ที่การเชื่อมต่อสไปลน์ ปัญหาอาจไม่ได้จำกัดอยู่แค่สกรูองค์ประกอบ

ส่ง แบบวาดหรือตัวอย่างเพลาของคุณ อินเทอร์เฟซสกรูองค์ประกอบ รุ่นเอ็กซ์ทรูเดอร์ และปัญหาการประกอบปัจจุบันมาให้เรา

เราสามารถประเมินมิติเพลา การสไปลน์ที่เหมาะสม และข้อกำหนดการเปลี่ยนทดแทนก่อนการผลิต

ส่งข้อมูลเพลาของคุณเพื่อการตรวจสอบการเปลี่ยนทดแทน OEM และการจับคู่การประกอบ
