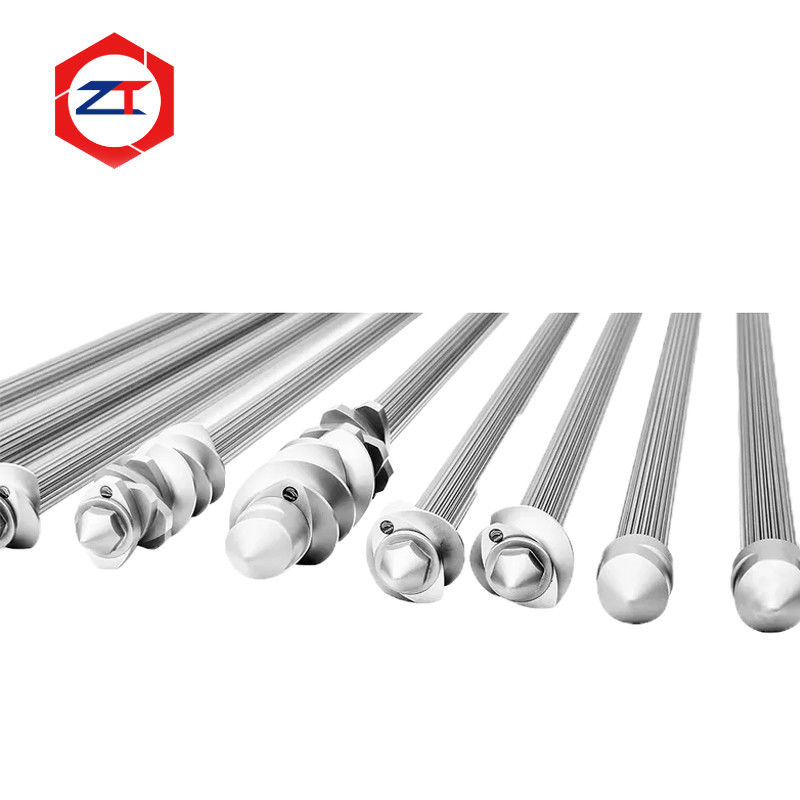

แกนสกรูคู่ 71 มม. สำหรับเครื่องอัดรีดทดแทน OEM คลาส 75

71 มิลลิเมตร Twin Screw Extruder Shaft สําหรับ 75-Class OEM แทน

เมื่อแกนในสายผลักดันประเภท 75 ที่มีอยู่ในปัจจุบันเสื่อม, สับสนหรือเสียหาย การค้นหาตัวแทนไม่ใช่เพียงแค่การสั่งแกนใหม่ที่มีกว้างนามเดิม

นี่ราง extruder กลมสองสกรู 71 มม.ได้ถูกออกแบบมาเพื่อการเปลี่ยน OEM ของระบบสกรูสองสกรูหมุนร่วมกันที่มีอยู่ 75-Class โดยที่แกนใหม่ต้องดําเนินการต่อกับองค์ประกอบสกรูที่มีอยู่ของลูกค้าการเชื่อมต่อกล่องเกียร์และโครงสร้างล็อค.

ผลิตภัณฑ์ปัจจุบันนี้ใช้ระบบสกรู 71 มิลลิเมตร และรองรับตัวเลือกวัสดุ เช่น 40CrNiMo, WR15E และ WR30รวมถึงการจัดตั้งและการออกแบบหม้อที่กําหนดเอง พร้อมหรือไม่มีการเย็น.

เป้าหมายของการแทนที่คือตรงไปตรงมา

สอดคล้องกับเครื่องที่มีอยู่อย่างแม่นยํา โดยไม่นําเสนอการใช้งานที่มีอยู่บน shaft เก่า

มี ปัญหา อะไร ที่ หม้อ แทน ขนาด 71 มิลลิเมตร แก้ไข ได้?

เส้นทางการผลักดันเก่า ๆ อาจยังคงมีผลิตทางกล แม้ว่าส่วนประกอบการส่งตัวแต่ละส่วนจะยากที่จะหาแหล่ง.

ปัญหาของลูกค้าทั่วไปประกอบด้วย

• ความเสียหายของแกนเดิมหรือ spline
• การบิดหรือหักแกน
• การเพิ่มระยะว่างระหว่างแกนและองค์ประกอบสกรู
• อะไหล่ ของแท้ ยิ่งยากที่จะหาได้
• ระยะเวลาในการนําของอะไหล่
• อุปกรณ์สกรูใหม่ที่ไม่เข้ากับแกนเก่าได้อย่างถูกต้อง
• ภาพวาดเดิมที่หายไปหรือไม่สมบูรณ์

ในสถานการณ์เหล่านี้ หม้อสํารองต้องถูกประเมินว่าเป็นส่วนหนึ่งของชุดสกรูที่สมบูรณ์แบบ แทนที่จะเป็นสตาร์เหล็กที่แยกตัว

ออกแบบสําหรับการประกอบองค์ประกอบสกรู 71 มิลลิเมตรที่มีอยู่

กลมแกะคู่แบบโมดูลมีองค์ประกอบขนส่งหลายองค์ประกอบ บล็อกปั่นและองค์ประกอบผสมที่ติดตั้งตามแกน

สําหรับหมุน extruder แทน OEMหม้อใหม่ต้องคงเป็นที่เข้ากันได้กับองค์ประกอบสกรูที่ยังคงใช้

มิติสําคัญประกอบด้วย:

โปรไฟล์สปิล → ขนาดสปิล → กว้างของหม้อ → การตั้งตําแหน่งขององค์ประกอบ → ความยาวรวม → อินเตอร์เฟซล็อคปลาย

ชาฟต์ที่แตกต่างเพียงเล็กน้อยในกณิตศาสตร์ spline หรือมิติการวางตําแหน่งอาจสร้างปัญหาระหว่างการประกอบ

ดังนั้นเป้าหมายจึงไม่เพียงแค่การบรรลุขนาดเครื่อง 71 มิลลิเมตร. ผิวหน้าที่สมบูรณ์แบบระหว่างแกนและองค์ประกอบสกรู

การ เปลี่ยน OEM ต้องการมากกว่าการสําเนาโครงการเก่า

ชาฟต์เก่าสามารถมีประโยชน์เป็นมาตรฐานการวัด แต่มันไม่ควรถูกพิจารณาโดยอัตโนมัติเป็นมาตรฐานการออกแบบเดิม

หลังการใช้งานหลายปี สปไลน์อาจสูญเสียวัสดุไปแล้ว พื้นที่ถ่ายทอดแรงหมุนอาจแสดงให้เห็นถึงการสกัดท้องถิ่น และแกนอาจมีการปรับปรุง

ถ้ามาตรฐานที่ใช้แล้วเหล่านี้ถูกสําเนาโดยตรง อุปกรณ์ใหม่อาจสร้างความสะอาดที่มากเกินไป

สําหรับโครงการแทนที่ องค์ประกอบที่มีอยู่ควรถูกประเมินก่อน เพื่อแยกแยก

มิติการทํางานเดิมจากการใช้งาน

หากมีภาพวาด สามารถเปรียบเทียบกับหม้อที่ใช้ได้ หากไม่มีภาพวาด สามารถวัดหม้อและสกรูที่ตรงกันได้ด้วยกัน

การเลือกวัสดุตามสภาพการทํางาน

รายการสินค้าที่มีอยู่40CrNiMo, WR15E และ WR30ในฐานะตัวเลือกของวัตถุ

วัสดุที่เหมาะสมควรถูกเลือกตามความต้องการของการส่งจริง แทนที่จะเลือกเพียงแค่ประเภทที่แพงที่สุด

ข้อสําคัญคือ:

• ทอมปอร์ตที่ส่งจริง
• ความเร็วของสกรู
• กณิตศาสตร์สพลีน
• อุตสาหะการทํางานต่อเนื่อง
• ความสับสนของทอร์ค
• สูตรของวัสดุ
• ประวัติการใช้งาน shaft ที่มีอยู่

การ เปลี่ยน วัสดุ เพียง ด้วย อาจ ไม่ แก้ ปัญหา ราก

ความจุออกของกล่องเกียร์และภาระการผลิตจริง

สปไลน์ฟิต ส่งผลต่อการส่งและการประกอบทอร์ค

สปไลน์แกนส่งมอบทอร์คไปยังสปไลน์ภายในของแต่ละองค์ประกอบสกรู

หากการปรับตัวจะอ่อนเกินไป การเปลี่ยนแปลงทอร์คซ้ํา ๆ สามารถเพิ่มการเคลื่อนไหวและการสกัดส่วน

หากการใส่แน่นเกินไป การติดตั้งและการถอดส่วนของสกรูอาจกลายเป็นยาก

สําหรับราง extruder กลมสองสกรู 71 มม., เป้าหมายคือการควบคุมการติดต่อ spline ที่ให้บริการทั้งการถ่ายทอดทอมป์ที่น่าเชื่อถือและการประกอบสกรู-องค์ประกอบที่ใช้ได้

นี่สําคัญมากเมื่อลูกค้าตั้งใจจะรักษาองค์ประกอบสกรูที่มีอยู่ และเปลี่ยนเพียงแกนเท่านั้น

สอดคล้องกล่องเกียร์และอินเตอร์เฟซปลาย

สปไลน์สกรู-เอเลเมนต์ เป็นเพียงด้านหนึ่งของปัญหาการเปลี่ยน

ปลายตรงข้ามของแกนยังต้องตรงกับระบบส่งและล็อคที่มีอยู่

ดังนั้น การประเมินการเปลี่ยน ควรยืนยันว่า:

การเชื่อมต่อด้านกล่องเกียร์ → ความยาวของหม้อ → ตําแหน่งขององค์ประกอบสกรู → โครงสร้างล็อคด้านหน้า → การจัดวางการเย็น

ผลิตภัณฑ์ปัจจุบันสามารถปรับแต่งได้ด้วยหรือไม่มีระบบเย็น ขึ้นอยู่กับการออกแบบเครื่องที่มีอยู่

สําหรับเครื่องจักรเก่า ๆ การรักษาอินเตอร์เฟซเหล่านี้สามารถทําให้ลูกค้าสามารถเปลี่ยนแกนที่สับสนได้ โดยไม่ต้องปรับปรุงอุปกรณ์ผลักดันที่อยู่รอบ ๆ อย่างไม่จําเป็น

เมื่อ ไร ควร ตรวจ สอบ อุปกรณ์ หมุน และ หมุน พร้อม กัน?

หากส่วนของสกรูใหม่รู้สึกคล่องบนแกนเก่า สปไลน์แกนอาจสวมไปแล้ว

อย่างไรก็ตาม, spline ภายในขององค์ประกอบสกรูที่มีอยู่ยังสามารถใช้ได้.

ดังนั้น เมื่อมีการรายงานการเคลียร์เกินขั้นควรตรวจสอบ:

สปไลน์แกน + สปไลน์ภายในสกรูเอเล็มต์ + ความเหมาะสมของชุดจริง

การเปลี่ยนแค่ด้านหนึ่งของอินเตอร์เฟียสที่สวมหนัก อาจไม่ทําให้มันเข้ากันได้ตามที่ต้องการ

มันยังช่วยในการกําหนดว่าลูกค้าต้องการแค่แกนใหม่ หรือว่าส่วนของสกรูที่เลือก ควรเปลี่ยนในเวลาเดียวกัน

ข้อมูลที่จําเป็นในการตรวจสอบการแทนที่

เริ่มด้วยการให้:

1. รูปแบบหรือประเภทเครื่อง extruder ที่มีอยู่
2. ภาพวาดหรือตัวอย่างของหม้อที่มีอยู่
3. ข้อมูลส่วนของสกรูหรือสปไลน์ที่ตรงกัน
4. ความยาวของแกนทั้งหมด
5. ข้อมูลการเชื่อมต่อด้านกล่องเกียร์
6. รูปภาพของการสกัด, การบิดหรือความเสียหายของ spline

หากวาดภาพเดิมไม่สามารถนําไปใช้ได้ สามารถวัดแกนที่ใช้และองค์ประกอบที่สอดคล้องได้ เพื่อสร้างมิติการทํางานใหม่

FAQ

หม้อนี้ถูกเลือกโดยเส้น径 71 mm เท่านั้นหรือ?

ไม่ ขนาดสกรูชื่อนิยมระบุประเภทเครื่องจักรทั่วไป แต่กณิตศาสตร์ spline, ความยาวของ shaft, อินเตอร์เฟซปลายและขนาดล็อคก็ต้องเหมือนกัน

คุณสามารถผลิตแกนได้หรือไม่ โดยไม่ต้องออกแบบเดิม?

ใช่ครับ หม้อที่มีอยู่และสกรูที่ตรงกัน สามารถวัดได้ แต่พื้นที่ที่สกัดต้องถูกระบุก่อน

ฉันเก็บสกรูที่อยู่ได้มั้ย?

ในโครงการเปลี่ยนหลายอย่าง ใช่ ตราบใดที่ splines ภายในและพื้นผิวการประกอบอื่น ๆ ของพวกเขายังคงอยู่ในสภาพที่ยอมรับได้

สามารถปรับแต่งวัสดุและโครงสร้างการเย็นได้หรือไม่

ใช่ ผลิตภัณฑ์ปัจจุบันรองรับตัวเลือกวัสดุและการตั้งค่าหลายแบบ

ขอการตรวจสอบการเปลี่ยนแกน 71 มม.

หากสายขีดแบบประเภท 75 ของคุณมีแกนเสื่อม, สับสนหรือไม่สามารถใช้ได้, ส่งเราอุปกรณ์ประกอบการประกอบการ.

เราสามารถประเมินได้

การปรับสปิน → ขนาดแกน → อินเตอร์เฟซกล่องเกียร์ → โครงสร้างล็อค → วัสดุ → การปรับปรุงความเย็น

ก่อนการผลิต

ส่งข้อมูล shaft 71mm ของคุณเพื่อรีวิว OEM แทน
