กระบอกสกรูคู่ 65 มม. และชุดองค์ประกอบสกรูสำหรับการอัดขึ้นรูปแผ่น PET

ชุดสกรูคู่และแกนสกรูขนาด 65 มม. สำหรับการอัดรีดแผ่น PET

ชุดแกนสกรูคู่และแกนสกรูขนาด 65 มม. นี้ออกแบบมาสำหรับสายการอัดรีดแผ่น PET ที่ต้องการส่วนประกอบทดแทนที่เข้ากันได้ แทนที่จะซื้อแกนสกรูและแกนสกรูแยกต่างหาก

การกำหนดค่านี้อิงตามระบบสกรูคู่รุ่น 65 ที่มี รูแกนสกรูขนาด Φ63 มม. และระยะห่างศูนย์กลาง 52 มม. การกำหนดค่าผลิตภัณฑ์เดิมรวมโครงสร้างแกนสกรูแบบบุภายในทั้งหมดเข้ากับแกนสกรู W6Mo5Cr4V2 (6542) และสามารถรวมส่วนแกนสกรูแบบปิด การป้อน การระบายอากาศ และแบบผสม

โดยการประเมินแกนสกรูและแกนสกรูเป็นระบบการทำงานเดียว ชุดทดแทนช่วยรักษาเรขาคณิตที่ถูกต้อง ความเข้ากันได้ในการประกอบ และระยะห่างระหว่างสกรูกับแกนสกรู

ปัญหาทั่วไปที่สามารถแก้ไขได้ ได้แก่:

• แกนสกรูและแกนสกรูที่ซื้อจากแหล่งต่างกันไม่เข้ากัน
• ระยะห่างมากเกินไปหลังจากเปลี่ยนเฉพาะแกนสกรูที่สึกหรอ
• แกนสกรูใหม่ติดตั้งพร้อมสกรูที่มีอยู่ซึ่งสึกหรอมาก
• ขนาดของสไปลน์หรือแกนสกรูไม่ถูกต้อง
• ขนาดแกนสกรูระบายอากาศไม่ตรงกับสาย PET ที่มีอยู่
• ความยากในการทำซ้ำการกำหนดค่าการอัดรีดแบบเก่า

ข้อมูลจำเพาะหลัก

หน้าผลิตภัณฑ์ที่มีอยู่แสดงรายการมิติข้อมูลรุ่น 65 ที่สำคัญเหล่านี้และระบุผลิตภัณฑ์ว่าเป็นแกนสกรูแบบบุภายในทั้งหมดรวมกับแกนสกรู 6542

ทำไมต้องเปลี่ยนแกนสกรูและแกนสกรูเป็นชุดที่เข้ากันได้?

รูแกนสกรูและแกนสกรูทำงานร่วมกันเพื่อสร้างระยะห่างในการประมวลผลจริงภายในเครื่องอัดรีดสกรูคู่

ระหว่างการผลิตระยะยาว ส่วนประกอบทั้งสองจะสึกหรอไปเรื่อยๆ

หากเปลี่ยนเฉพาะแกนสกรูในขณะที่รูแกนสกรูมีขนาดใหญ่เกินไป สกรูใหม่ก็อาจยังคงทำงานด้วยระยะห่างที่มากเกินไป

ในทำนองเดียวกัน การติดตั้งแกนสกรูใหม่ในขณะที่ยังคงใช้แกนสกรูที่สึกหรออย่างรุนแรงอาจไม่สามารถคืนสภาพการทำงานเดิมได้

สำหรับการอัดรีดแผ่น PET ระยะห่างในการทำงานที่ไม่ถูกต้องอาจส่งผลให้เกิด:

• การไหลย้อนกลับของวัสดุ
• ประสิทธิภาพการลำเลียงลดลง
• แรงดันไม่เสถียร
• การเปลี่ยนแปลงพฤติกรรมการเติม
• ความสามารถในการทำซ้ำกระบวนการต่ำลง

สำหรับระบบที่สึกหรอมาก การประเมินแกนสกรูและแกนสกรูร่วมกันจะให้พื้นฐานที่ดีกว่าสำหรับการเปลี่ยน

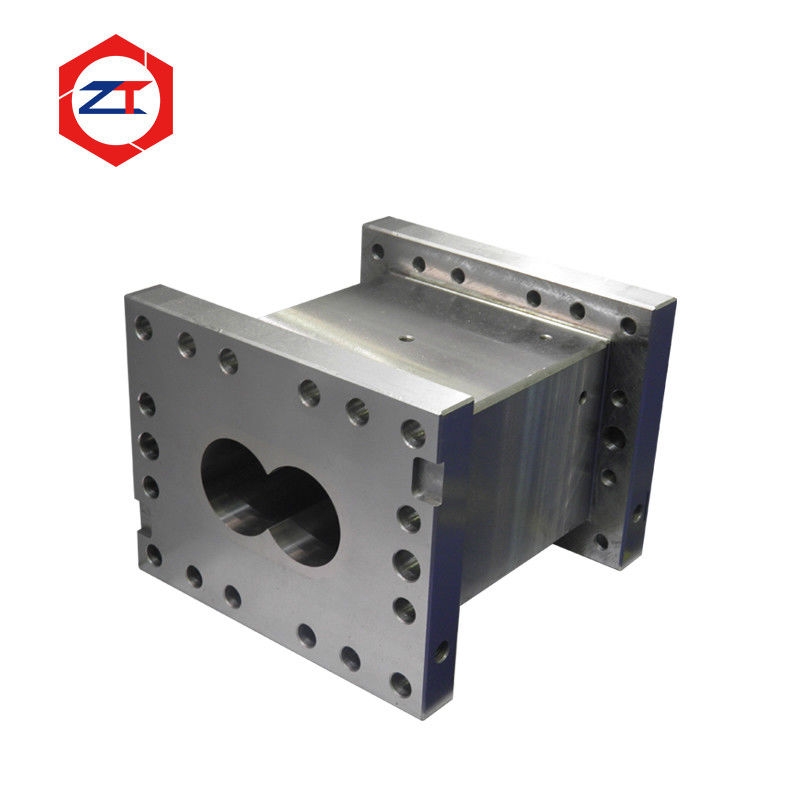

แกนสกรูแบบบุภายในทั้งหมดเพื่อป้องกันการสึกหรอ

การกำหนดค่าแกนสกรูใช้ตัวเครื่องเหล็กโครงสร้างร่วมกับบุภายในทั้งหมด

โครงสร้างนี้ช่วยให้สามารถเลือกวัสดุรูทำงานได้ตามสภาพการประมวลผลจริง ในขณะที่ตัวเครื่องแกนสกรูภายนอกให้การรองรับโครงสร้าง

หน้าปัจจุบันยังแสดงรายการตัวเลือกวัสดุบุภายในและแกนสกรูหลายแบบสำหรับสภาวะการสึกหรอ การกัดกร่อน และการสึกหรอ-การกัดกร่อนร่วมกัน

สำหรับการประมวลผล PET การเลือกวัสดุควรพิจารณา:

• ระดับการปนเปื้อนของ PET รีไซเคิล
• สารเติมแต่งหรือสารเติมแต่ง
• อุณหภูมิการประมวลผล
• รูปแบบการสึกหรอของแกนสกรูที่มีอยู่
• อายุการใช้งานที่ต้องการ
• สภาวะการทำความสะอาดและการทำงาน

ดังนั้นควรเลือกบุภายในตามสภาวะความล้มเหลวที่แท้จริง แทนที่จะเป็นเพียงความแข็ง

แกนสกรู W6Mo5Cr4V2

W6Mo5Cr4V2 หรือที่เรียกกันทั่วไปว่า 6542 ใช้สำหรับแกนสกรูในการกำหนดค่าปัจจุบัน

สามารถผลิตแกนสกรูทดแทนได้ตามการจัดเรียงสกรูที่มีอยู่ รวมถึง:

• องค์ประกอบการลำเลียง
• องค์ประกอบการนวด
• องค์ประกอบย้อนกลับ
• องค์ประกอบการเปลี่ยน
• โปรไฟล์สกรูที่ปรับแต่งได้

มิติที่สำคัญ ได้แก่ เส้นผ่านศูนย์กลางภายนอก ความยาวองค์ประกอบ ระยะพิทช์ สไปลน์ภายใน และการเชื่อมต่อกับองค์ประกอบสกรูที่อยู่ติดกัน

สำหรับโครงการเปลี่ยน ส่วนประกอบทั้งโปรไฟล์การทำงานภายนอกและการเชื่อมต่อเพลาภายในต้องเข้ากันได้กับอุปกรณ์ที่มีอยู่

ส่วนแกนสกรูสำหรับการอัดรีดแผ่น PET

การอัดรีดแผ่น PET อาจต้องการมากกว่าแกนสกรูแบบปิดมาตรฐาน

ขึ้นอยู่กับการกำหนดค่าเครื่องจักร ส่วนแกนสกรูสามารถรวมถึง:

• แกนป้อน
• แกนประมวลผลแบบปิด
• แกนระบายอากาศ
• ส่วนระบายอากาศสุญญากาศ
• แกนผสม
• ส่วนประมวลผลที่ปรับแต่งได้

หน้าที่มีอยู่ระบุแกนระบายอากาศและแกนผสมสำหรับการอัดรีดแผ่น PET โดยเฉพาะ

สำหรับการประมวลผล PET ส่วนระบายอากาศมีความสำคัญอย่างยิ่งเมื่อกระบวนการต้องการกำจัดความชื้นหรือส่วนประกอบที่ระเหยง่าย

ดังนั้นแกนระบายอากาศทดแทนควรเข้ากันได้ไม่เพียงแต่รูและระยะห่างศูนย์กลางเท่านั้น แต่ยังรวมถึงช่องระบายอากาศ อินเทอร์เฟซการติดตั้ง และส่วนแกนสกรูโดยรอบด้วย

การเปลี่ยนที่แม่นยำจากแบบร่างหรือตัวอย่าง

ชุดแกนสกรูและแกนสกรูสามารถผลิตซ้ำได้ตาม:

• แบบร่างทางเทคนิคเดิม
• ตัวอย่างแกนสกรูที่มีอยู่
• ตัวอย่างแกนสกรูที่มีอยู่
• ขนาดที่วัดได้
• การกำหนดค่าสกรูที่สมบูรณ์

มิติแกนสกรูที่สำคัญ ได้แก่:

• รู Φ63 มม.
• ระยะห่างศูนย์กลาง 52 มม.
• ความยาวแกนสกรู
• หน้าเชื่อมต่อ
• ตำแหน่งรูสลัก
• ช่องระบายอากาศ
• อินเทอร์เฟซทำความร้อนและความเย็น

สำหรับแกนสกรู ควรยืนยันสไปลน์ ระยะพิทช์ โปรไฟล์ และความยาวรวมที่ประกอบเข้าด้วยกันด้วย

เมื่อใช้ส่วนประกอบที่สึกหรอเป็นตัวอย่าง ควรแยกการสึกหรอจากการใช้งานออกจากมิติการออกแบบเดิมก่อนการผลิต

การผลิตและการตรวจสอบ

การตรวจสอบสามารถรวมถึง:

• มิติรูแกนสกรู
• ระยะห่างศูนย์กลาง
• มิติอินเทอร์เฟซแกนสกรู
• เส้นผ่านศูนย์กลางภายนอกแกนสกรู
• สไปลน์ภายใน
• ความยาวและโปรไฟล์องค์ประกอบ
• การยืนยันวัสดุ
• การปิดผนึกช่องระบายความร้อน
• ความเข้ากันได้ในการประกอบ

สามารถเก็บข้อมูลมิติไว้ได้หลังจากการยืนยัน เพื่อลดความซับซ้อนของคำสั่งซื้อทดแทนในอนาคต

ข้อมูลที่จำเป็นสำหรับการประเมิน

โปรดระบุ:

1. รุ่นเครื่องอัดรีด
2. แบบร่างหรือตัวอย่างแกนสกรู
3. แบบร่างหรือตัวอย่างแกนสกรู
4. การกำหนดค่าสกรูที่สมบูรณ์ หากมี
5. ประเภทวัสดุ PET
6. PET บริสุทธิ์หรือรีไซเคิล
7. สภาพการสึกหรอปัจจุบัน
8. วัสดุแกนสกรูและแกนสกรูที่มีอยู่
9. การกำหนดค่าการระบายอากาศ
10. ปริมาณที่ต้องการ

คำถามที่พบบ่อย

สามารถสั่งซื้อแกนสกรูและแกนสกรูร่วมกันได้หรือไม่?
ใช่ หน้านี้ถูกวางตำแหน่งเป็นชุดทดแทนที่เข้ากันได้โดยเฉพาะ

เส้นผ่านศูนย์กลางรูคือ 65 มม. หรือไม่?
การกำหนดค่ารุ่น 65 ปัจจุบันใช้รู Φ63 มม. และระยะห่างศูนย์กลาง 52 มม.

สามารถเปลี่ยนเฉพาะส่วนประกอบที่สึกหรอได้หรือไม่?
ได้ แต่ควรตรวจสอบส่วนประกอบแกนสกรูและแกนสกรูที่เหลือเพื่อให้แน่ใจว่าระยะห่างในการทำงานยังคงยอมรับได้

สามารถอัปเกรดวัสดุได้หรือไม่?
ได้ วัสดุบุภายในแกนสกรูและแกนสกรูสามารถพิจารณาใหม่ได้ตามสภาวะการสึกหรอ การกัดกร่อน และการประมวลผล PET ที่แท้จริง

ส่งแบบร่างแกนสกรู ตัวอย่างแกนสกรู หรือขนาดที่มีอยู่ให้เรา เราสามารถประเมินได้ว่าควรเปลี่ยนแกนสกรูและแกนสกรูร่วมกันหรือไม่ และยืนยันมิติที่สำคัญก่อนการผลิต

ส่งข้อมูลแกนสกรูและแกนสกรูเครื่องอัดรีด PET ของคุณเพื่อการตรวจสอบทางเทคนิค
