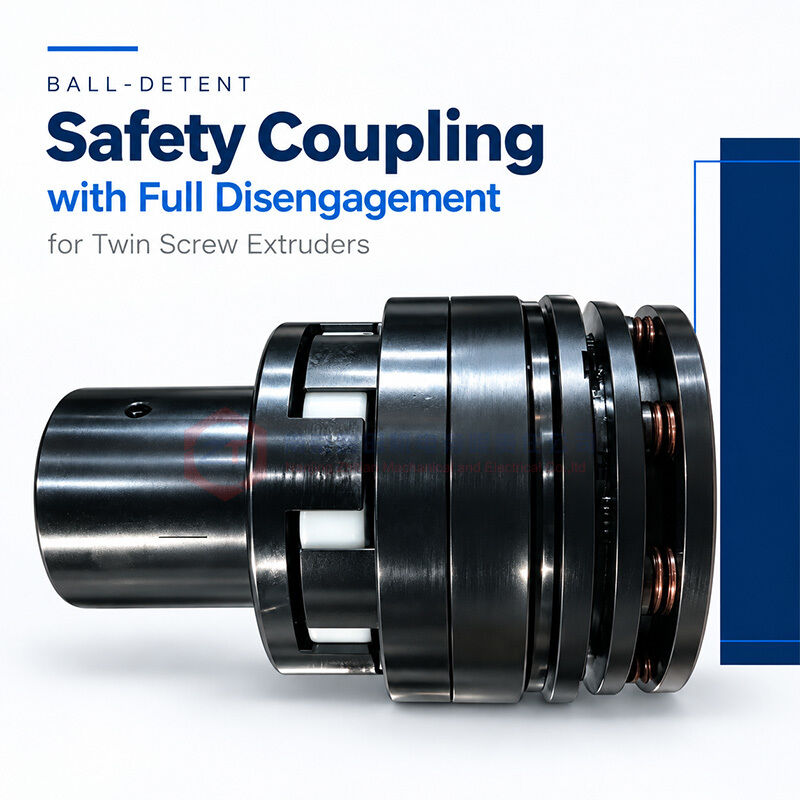

การเชื่อมต่อความปลอดภัยที่ป้องกันลูกบอลด้วยการถอดรหัสเต็ม สําหรับเครื่องบดสกรูคู่

ZHITIAN จัดหาข้อต่อเซฟตี้แบบบอลเดือยสำหรับการติดตั้งระหว่างมอเตอร์และเกียร์ของเครื่องอัดรีดสกรูคู่ ข้อต่อจะส่งแรงบิดระหว่างการทำงานปกติและจะปลดออกอย่างสมบูรณ์เมื่อถึงแรงบิดเกินพิกัดที่กำหนด โดยแยกด้านขับและด้านที่ถูกขับออกจากกัน
กลไกนี้ประกอบด้วยการจัดเรียงลูกบอลเหล็กเป็นวงกลมที่นั่งอยู่ในช่องที่เข้ากันได้ เมื่อเกิดการโอเวอร์โหลด ลูกบอลจะออกจากช่องพร้อมกัน ทำให้เส้นทางการส่งแรงบิดขาดตอน
หลังจากการปลดออก จะไม่มีแรงบิดขับที่ตกค้างส่งไปยังด้านที่ถูกขับ และข้อต่อจะไม่กลับมาทำงานโดยอัตโนมัติสิ่งนี้ให้การแยกที่ชัดเจนระหว่างมอเตอร์และเกียร์จนกว่าสาเหตุของการโอเวอร์โหลดจะได้รับการแก้ไข และข้อต่อได้รับการรีเซ็ตตามคำแนะนำการใช้งาน

ระหว่างการทำงานปกติ ลูกบอลเหล็กจะยังคงเข้าที่ในช่องที่เข้ากันได้ ทำให้ข้อต่อสามารถส่งแรงบิดระหว่างมอเตอร์และเกียร์ได้
เมื่อแรงบิดที่ใช้ถึงเกณฑ์การปลดที่กำหนด ลูกบอลจะเคลื่อนออกจากที่เข้ากันได้ จากนั้นด้านขับและด้านที่ถูกขับจะแยกออกจากกันอย่างสมบูรณ์
การปลดออกอย่างสมบูรณ์นี้จะขัดขวางการเชื่อมต่อไดรฟ์เชิงกล แทนที่จะรักษาการส่งแรงบิดผ่านการลื่นไถลอย่างต่อเนื่อง ด้านอินพุตสามารถหมุนได้อย่างอิสระหลังจากการปลดออก โดยไม่ต้องขับเกียร์ผ่านข้อต่อ
ความเร็วรอบเดินเบาและระยะเวลาที่อนุญาตจะต้องเป็นไปตามข้อกำหนดของข้อต่อที่เลือก

ตัวจำกัดแรงบิด ZHITIAN แต่ละตัวจะผ่านการทดสอบการทดสอบแรงบิดเดินหน้าและถอยหลังซ้ำๆ บนแท่นทดสอบแรงบิดแบบไดนามิกก่อนจัดส่งการทดสอบยืนยันว่าแรงบิดในการปลดออกยังคงอยู่ในช่วงที่ลูกค้ากำหนดในทั้งสองทิศทางการหมุน สิ่งนี้สนับสนุนการป้องกันโอเวอร์โหลดที่สม่ำเสมอซึ่งแอปพลิเคชันต้องการการทำงานทั้งเดินหน้าและถอยหลัง
การตรวจสอบจะเน้นที่พฤติกรรมการปลดออกจริง แทนที่จะอาศัยเพียงการตั้งค่าตามชื่อ การทดสอบซ้ำๆ จะตรวจสอบว่าการวัดค่าการปลดออกที่ตามมายังคงอยู่ในช่วงที่ยอมรับได้ที่ตกลงกันไว้หรือไม่
แรงบิดในการปลดออกที่ต้องการ ขีดจำกัดที่ยอมรับได้ และเอกสารการทดสอบใดๆ ควรได้รับการยืนยันพร้อมกับการสั่งซื้อ ในกรณีที่มีข้อกำหนดความแม่นยำเชิงตัวเลข ควรระบุไว้อย่างชัดเจนในข้อกำหนดทางเทคนิค
ไม่มีการกลับมาทำงานอัตโนมัติหลังโอเวอร์โหลด

พฤติกรรมนี้ช่วยให้สามารถตรวจสอบสาเหตุของโอเวอร์โหลดได้ก่อนที่จะกู้คืนการส่งแรงบิด
ก่อนที่จะเริ่มทำงานใหม่ ควรหยุดอุปกรณ์และแก้ไขสาเหตุของโอเวอร์โหลด จากนั้นข้อต่อจะได้รับการตรวจสอบและรีเซ็ตตามคำแนะนำสำหรับคอนฟิกูเรชันที่จัดส่ง
การกลับมาทำงานแบบไม่ใช่อัตโนมัติเป็นคุณสมบัติการทำงานของการออกแบบนี้
การรีเซ็ตควรเป็นการดำเนินการบำรุงรักษาที่ตั้งใจไว้ แทนที่จะเป็นผลที่ตามมาโดยปริยายของการหมุนมอเตอร์อย่างต่อเนื่องสวิตช์พรอกซิมิตี้เสริมสำหรับการตรวจจับโอเวอร์โหลด

เมื่อข้อต่อปลดออก สวิตช์จะตรวจจับการเปลี่ยนแปลงตำแหน่งของวงแหวนและส่งสัญญาณไปยังระบบควบคุมเครื่องจักร เมื่อเชื่อมต่อและกำหนดค่าอย่างถูกต้อง สัญญาณนี้จะสั่งให้หยุดมอเตอร์
การปลดกลไกและการส่งสัญญาณหยุดทางไฟฟ้าทำหน้าที่แตกต่างกัน:
การปลดกลไกจะขัดขวางการส่งแรงบิดผ่านข้อต่อ

• สวิตช์พรอกซิมิตี้จะรายงานสภาวะการปลดออก

• ระบบควบคุมจะสั่งให้มอเตอร์หยุด

• เวลาหยุดมอเตอร์จริงขึ้นอยู่กับการควบคุมไดรฟ์ ระบบเบรก และแรงเฉื่อยในการหมุน ดังนั้น การติดตั้งสวิตช์และการรวมระบบควบคุมควรได้รับการยืนยันระหว่างการวางแผนการติดตั้ง

ข้อมูลจำเพาะผลิตภัณฑ์

พารามิเตอร์ที่ต้องการ

สำหรับการเลือกขั้นสุดท้าย ข้อมูลเพิ่มเติมอาจรวมถึงช่วงความเร็วในการทำงานจริง แรงบิดอินพุตที่เกียร์ยอมรับได้ สภาวะการสตาร์ท และพื้นที่ติดตั้งที่มีอยู่ ภาพถ่ายป้ายชื่อมอเตอร์และแบบวาดเพลาช่วยยืนยันข้อกำหนดการเชื่อมต่อ
การตั้งค่าการปลดออกจะได้รับการยืนยันแยกต่างหากจากขนาดรู และต้องคำนึงถึงข้อกำหนดการป้องกันของไดรฟ์ที่สมบูรณ์
คำถามที่พบบ่อย

ใช่ ประสิทธิภาพการปลดออกทั้งเดินหน้าและถอยหลังจะถูกตรวจสอบผ่านการทดสอบแรงบิดแบบไดนามิกซ้ำๆ ก่อนจัดส่งตามช่วงแรงบิดที่ตกลงกันไว้

ยังคงมีการส่งแรงบิดหลังจากข้อต่อปลดออกหรือไม่?

ด้านขับและด้านที่ถูกขับจะปลดออกอย่างสมบูรณ์ ขัดขวางเส้นทางแรงบิดขับ ด้านอินพุตสามารถหมุนได้อย่างอิสระภายในขีดจำกัดรอบเดินเบาที่กำหนด

ข้อต่อจะรีเซ็ตโดยอัตโนมัติหรือไม่?

ไม่ มันจะยังคงปลดอยู่จนกว่าจะรีเซ็ตตามคำแนะนำการใช้งานหลังจากแก้ไขสาเหตุของโอเวอร์โหลดแล้ว

สวิตช์พรอกซิมิตี้หยุดมอเตอร์โดยตรงหรือไม่?

สวิตช์จะส่งสัญญาณการปลดออกไปยังระบบควบคุม จากนั้นการควบคุมที่กำหนดค่าไว้จะออกคำสั่งหยุดมอเตอร์

ขอการเลือกและใบเสนอราคา

ช่วงแรงบิดในการปลดออกที่ต้องการของคุณหากมี และจำเป็นต้องมีการตรวจจับด้วยสวิตช์พรอกซิมิตี้หรือไม่เราจะตรวจสอบข้อมูลและยืนยันคอนฟิกูเรชันข้อต่อ อินเทอร์เฟซเพลา ช่วงการยอมรับแรงบิด ข้อกำหนดการตรวจสอบ และกำหนดการจัดส่ง
