กระปุกเกียร์สำหรับเครื่องอัดรีดสกรูคู่แรงบิดสูงสำหรับการผสมแบบต่อเนื่อง

กล่องเกียร์สกรูคู่ได้รับการออกแบบมาสำหรับการผสมและการอัดรีดพอลิเมอร์อย่างต่อเนื่อง โดยที่การส่งกำลังแรงบิดที่เสถียร การจัดตำแหน่งเอาต์พุตที่แม่นยำ และการหล่อลื่นที่เชื่อถือได้มีความสำคัญอย่างยิ่งต่อการทำงานระยะยาว

กล่องเกียร์สามารถกำหนดค่าได้ตามกำลังมอเตอร์ที่ต้องการ ความเร็วสกรู ความต้องการแรงบิด ระยะห่างศูนย์กลาง อัตราทดเกียร์ และอินเทอร์เฟซการติดตั้ง

ช่วยให้ผู้ใช้แก้ไขปัญหาการส่งกำลังทั่วไปได้ เช่น:

• กล่องเกียร์โอเวอร์โหลดระหว่างการประมวลผลแรงบิดสูง

• อุณหภูมิน้ำมันสูงเกินไประหว่างการผลิตที่ยาวนาน

• เฟืองและแบริ่งสึกหรอจากการหล่อลื่นไม่เพียงพอ

• ความเร็วสกรูไม่เสถียรภายใต้ภาระกระบวนการที่เปลี่ยนแปลง

• เพลาเอาต์พุตหรืออินเทอร์เฟซการติดตั้งไม่ตรงกัน

• การหยุดทำงานบ่อยครั้งเนื่องจากส่วนประกอบการส่งกำลังที่เสื่อมสภาพ

• ความยากลำบากในการเปลี่ยนกล่องเกียร์ที่ล้าสมัยหรือไม่พร้อมใช้งาน

ภาระของเครื่องอัดรีดสกรูคู่ไม่ค่อยคงที่

ความต้องการแรงบิดอาจเพิ่มขึ้นเมื่อประมวลผล:

• สารประกอบที่มีสารเติมแต่งสูง

• พลาสติกวิศวกรรม

• วัสดุเสริมใยแก้ว

• พอลิเมอร์ที่มีความหนืดสูง

• มาสเตอร์แบทช์

• วัสดุรีไซเคิล

• สูตรทำปฏิกิริยา

• กระบวนการผสมที่มีปริมาณงานสูง

กล่องเกียร์ต้องส่งกำลังมอเตอร์ไปยังเพลาเอาต์พุตสองเพลาที่อยู่ใกล้กัน โดยรักษาความเร็วสกรูและความสัมพันธ์การหมุนที่ต้องการ

หากกล่องเกียร์มีขนาดเล็กเกินไปสำหรับแรงบิดการทำงานจริง อาการที่อาจเกิดขึ้น ได้แก่:

• เสียงเฟืองผิดปกติ

• การสั่นสะเทือนเพิ่มขึ้น

• อุณหภูมิน้ำมันสูงขึ้น

• แบริ่งโอเวอร์โหลด

• เฟืองสึกหรอเร็วขึ้น

• การแจ้งเตือนโอเวอร์โหลดซ้ำๆ

• อายุการใช้งานกล่องเกียร์สั้นลง

ดังนั้น การเลือกกล่องเกียร์ควรพิจารณาภาระการทำงานจริง แทนที่จะพิจารณาเฉพาะกำลังมอเตอร์

มอเตอร์ที่ใหญ่ขึ้นไม่ได้หมายความว่ากล่องเกียร์สามารถส่งกำลังเต็มที่ของมอเตอร์ได้อย่างปลอดภัยโดยอัตโนมัติ

สภาวะการทำงานที่อนุญาตขึ้นอยู่กับความสัมพันธ์ระหว่าง:

• กำลังมอเตอร์

• ความเร็วอินพุต

• อัตราทดเกียร์

• ความเร็วเอาต์พุต

• แรงบิดเอาต์พุตที่ต้องการ

• ความจุแรงบิดของกล่องเกียร์

• ปัจจัยการทำงานต่อเนื่อง

• การเปลี่ยนแปลงภาระกระบวนการ

สำหรับโครงการเปลี่ยนทดแทน ข้อมูลการทำงานจริงมีประโยชน์อย่างยิ่ง

หากกล่องเกียร์ที่มีอยู่ประสบปัญหาโอเวอร์โหลดซ้ำๆ แบริ่งเสียหาย หรืออุณหภูมิสูงผิดปกติ การทำซ้ำข้อกำหนดกล่องเกียร์เดิมอาจไม่สามารถแก้ไขปัญหาเดิมได้

ควรตรวจสอบสภาวะภาระก่อนเพื่อพิจารณาว่าความจุการส่งกำลังที่มีอยู่เหมาะสมหรือไม่

การทำงานภายใต้ภาระสูงอย่างต่อเนื่องจะสร้างความร้อนที่จุดสัมผัสเฟืองและแบริ่ง

ระบบหล่อลื่นแบบบังคับจะหมุนเวียนสารหล่อลื่นผ่านบริเวณที่ส่งกำลังที่สำคัญ และช่วยรักษาฟิล์มน้ำมันระหว่างพื้นผิวที่มีภาระ

ระบบหล่อลื่นอาจรวมถึง:

• ปั๊มน้ำมัน

• กรองน้ำมัน

• การตรวจสอบแรงดัน

• ท่อน้ำมันกระจาย

• เครื่องทำความเย็นน้ำมันหรือเครื่องแลกเปลี่ยนความร้อน

• การตรวจสอบอุณหภูมิ

• จุดเชื่อมต่อน้ำมันเข้าและน้ำมันออก

การหล่อลื่นที่เสถียรช่วยลดการสัมผัสระหว่างโลหะโดยตรงและระบายความร้อนที่เกิดขึ้นภายในระบบส่งกำลัง

อย่างไรก็ตาม อุณหภูมิน้ำมันสูงไม่ควรถูกมองว่าเป็นปัญหาของระบบระบายความร้อนโดยอัตโนมัติ

สาเหตุที่เป็นไปได้อาจรวมถึง:

• ภาระกระบวนการมากเกินไป

• ความหนืดของน้ำมันไม่ถูกต้อง

• การไหลของน้ำมันต่ำ

• ตัวกรองอุดตัน

• สภาพแบริ่ง

• ปัญหาการสัมผัสเฟือง

• การจัดตำแหน่งไม่ถูกต้อง

ดังนั้น ระบบหล่อลื่นและระบายความร้อนควรได้รับการประเมินร่วมกับภาระของกล่องเกียร์จริง

กล่องเกียร์เครื่องอัดรีดสกรูคู่แบบหมุนทวนเข็มต้องแบ่งและส่งกำลังไปยังเพลาเอาต์พุตสองเพลาที่มีระยะห่างศูนย์กลางคงที่

รูปทรงของเอาต์พุตมีความสำคัญอย่างยิ่ง เนื่องจากเพลาต้องจัดตำแหน่งให้ตรงกับเพลาเครื่องอัดรีดและระบบสกรู

มิติการเปลี่ยนที่สำคัญ ได้แก่:

• ระยะห่างศูนย์กลางเพลาเอาต์พุต

• ขนาดสไปลน์หรือข้อต่อเอาต์พุต

• ตำแหน่งเพลาอินพุต

• รูปแบบรูยึด

• พื้นผิวยึดกล่องเกียร์

• ความสูงเพลา

• อินเทอร์เฟซข้อต่อ

• ตำแหน่งเชื่อมต่อท่อน้ำมัน

การจัดตำแหน่งไม่ถูกต้องอาจเพิ่มภาระให้กับแบริ่ง ข้อต่อ และเพลา แม้ว่ากล่องเกียร์เองจะมีความจุแรงบิดเพียงพอ

ด้วยเหตุนี้ การผลิตเพื่อเปลี่ยนทดแทนไม่ควรอิงตามขนาดเครื่องอัดรีดหรือกำลังมอเตอร์ตามชื่อเท่านั้น

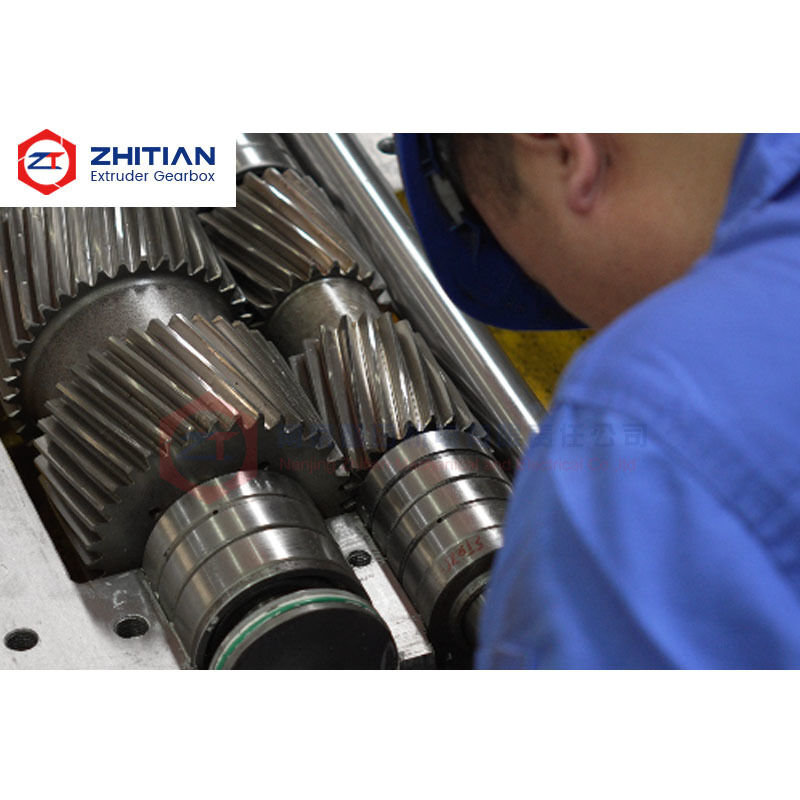

คุณภาพของเฟืองมีอิทธิพลโดยตรงต่อการกระจายภาระ เสียงรบกวน และความเสถียรของการส่งกำลัง

กล่องเกียร์สามารถใช้เฟืองโลหะผสมเหล็กความแข็งแรงสูงพร้อมการอบชุบด้วยความร้อนและการขัดเงาอย่างแม่นยำเพื่อปรับปรุงความแม่นยำของฟันและประสิทธิภาพการรับภาระ

การเลือกแบริ่งควรสะท้อนถึงภาระรวมในแนวรัศมี แนวแกน และภาระที่ส่งผ่านซึ่งเกิดขึ้นระหว่างการอัดรีด

สำหรับการใช้งานผสมอย่างต่อเนื่อง การประเมินกล่องเกียร์ควรถือว่าระบบส่งกำลังทั้งหมด แทนที่จะพิจารณาเฟือง แบริ่ง และการหล่อลื่นเป็นส่วนประกอบแยกต่างหาก

กล่องเกียร์ทดแทนสามารถพัฒนาได้จาก:

• แบบร่างกล่องเกียร์เดิม

• รุ่นและข้อมูลกล่องเกียร์ที่มีอยู่

• มิติการติดตั้งที่วัดได้

• ข้อมูลมอเตอร์

• ข้อมูลเพลาเอาต์พุตเครื่องอัดรีด

• ขนาดข้อต่อที่มีอยู่

• ข้อมูลความเร็วและภาระการทำงาน

รายการที่ปรับแต่งได้ ได้แก่:

• อัตราทดเกียร์

• การกำหนดค่าเพลาอินพุต

• อินเทอร์เฟซเพลาเอาต์พุต

• ระยะห่างศูนย์กลาง

• มิติการติดตั้ง

• การจัดเรียงข้อต่อ

• รูปแบบระบบหล่อลื่น

• การเชื่อมต่อระบายความร้อน

• ตำแหน่งเซ็นเซอร์

วัตถุประสงค์ไม่ใช่เพียงเพื่อให้กล่องเกียร์เข้ากันได้กับเครื่องจักร แต่ยังเพื่อให้แน่ใจว่าความจุการส่งกำลังตรงกับความต้องการการทำงานจริง

การตรวจสอบอาจรวมถึง:

• มิติและความแม่นยำของเฟือง

• สภาพการสัมผัสเฟือง

• มิติเพลาอินพุตและเอาต์พุต

• ระยะห่างศูนย์กลางเอาต์พุต

• มิติอินเทอร์เฟซการติดตั้ง

• สภาพการติดตั้งแบริ่ง

• การหมุนเพลา

• การทำงานของระบบหล่อลื่น

• การตรวจสอบการรั่วไหลของน้ำมัน

• สภาวะการทำงานแบบไม่มีโหลด

สามารถเก็บรักษาบันทึกมิติและการผลิตที่สำคัญเพื่อสนับสนุนการสั่งซื้ออะไหล่และการเปลี่ยนในอนาคต

โปรดระบุ:

1. ยี่ห้อเครื่องอัดรีดและข้อมูลเครื่องจักร

2. แบบร่างหรือรุ่นกล่องเกียร์ที่มีอยู่

3. กำลังมอเตอร์

4. ความเร็วรอบมอเตอร์

5. ความเร็วเอาต์พุตสกรูที่ต้องการ

6. อัตราทดเกียร์

7. ระยะห่างศูนย์กลางเพลาเอาต์พุต

8. ขนาดข้อต่อหรือสไปลน์

9. ความจุแรงบิดกล่องเกียร์ที่มีอยู่ หากมี

10. กระแสไฟฟ้าหรือภาระการทำงานจริง

11. ปัญหาของกล่องเกียร์ปัจจุบัน

12. การกำหนดค่าการหล่อลื่นและการระบายความร้อน

13. มิติการติดตั้ง

14. ปริมาณที่ต้องการ

ข้อมูลการทำงานจริงมีประโยชน์อย่างยิ่งเมื่อกล่องเกียร์ที่มีอยู่ประสบปัญหาโอเวอร์โหลดซ้ำๆ ความร้อนสูงเกินไป หรือความล้มเหลวก่อนเวลาอันควร

สามารถเปลี่ยนกล่องเกียร์ตามอินเทอร์เฟซเครื่องจักรที่มีอยู่ได้หรือไม่?

ได้ การเปลี่ยนทดแทนสามารถออกแบบตามมิติการติดตั้ง ตำแหน่งเพลา ระยะห่างศูนย์กลาง อินเทอร์เฟซข้อต่อ และข้อกำหนดการทำงานของสายการอัดรีดที่มีอยู่

กำลังมอเตอร์เพียงพอสำหรับการเลือกกล่องเกียร์หรือไม่?

ไม่ กำลังมอเตอร์เป็นเพียงพารามิเตอร์เดียว ต้องพิจารณาความเร็วเอาต์พุต ความต้องการแรงบิด อัตราทดเกียร์ ภาระต่อเนื่อง และสภาวะกระบวนการด้วย

ทำไมกล่องเกียร์เครื่องอัดรีดจึงมีความร้อนสูงเกินไประหว่างการผลิตอย่างต่อเนื่อง?

สาเหตุที่เป็นไปได้ ได้แก่ ภาระมากเกินไป การไหลของน้ำมันไม่เพียงพอ น้ำมันหล่อลื่นไม่เหมาะสม การกรองอุดตัน ปัญหาแบริ่ง สภาพการสัมผัสเฟือง หรือการระบายความร้อนไม่เพียงพอ ควรตรวจสอบระบบทั้งหมด

สามารถปรับแต่งระบบหล่อลื่นและการระบายความร้อนได้หรือไม่?

ได้ การกำหนดค่าปั๊มน้ำมัน การกรอง อินเทอร์เฟซการระบายความร้อน และการจัดวางท่อสามารถปรับให้เข้ากับกล่องเกียร์และข้อกำหนดการติดตั้งได้

ส่งข้อมูลกล่องเกียร์ที่มีอยู่ กำลังมอเตอร์ ความเร็วเอาต์พุต ระยะห่างศูนย์กลาง และปัญหาการทำงานปัจจุบันของคุณมาให้เรา

เราสามารถช่วยประเมิน:

• ความจุของกล่องเกียร์ที่มีอยู่ตรงกับภาระจริงหรือไม่

• ต้องใช้อัตราทดเกียร์และการกำหนดค่าเอาต์พุตแบบใด

• ระบบหล่อลื่นและการระบายความร้อนจำเป็นต้องปรับเปลี่ยนหรือไม่

• ต้องจับคู่มิติการติดตั้งและเพลาใดบ้าง

• ต้องใช้ข้อมูลใดบ้างสำหรับการผลิตเพื่อเปลี่ยนทดแทน

ส่งข้อมูลกล่องเกียร์ของคุณเพื่อการประเมินทางเทคนิค
